4G无线智能网关使用说明

一、电气特性

• 工作电压：DC/5V
• 内置3.7V 2000mAh 18650备用锂电池
• 待机电流：20mA/5V
• 工作电流：500mA/5V（MAX）
• 无线接收频率： 433MHz/315MHz可选，1527/2262编码自动识别
• 通信制式和频段：4GLTE,TDD:B1/B3/B5/B8 FDD:B34/B38/B39/B40/B41

二、主要功能

共230个无线防区，无线配置如下：

• 可配对8个遥控器+1个编程遥控器
• 内置100个24小时防区，不受布/撤防限制，可以随时触发报警
• 内置100个布撤防防区，受布/撤防限制，布防后才可触发报警
• 内置20个门磁防区，支持开门和关门双码报警（配对我司门磁）
• 内置8个门铃防区，不受布/撤防限制，可以随时触发提醒
• 内置2个迎宾防区，不受布/撤防限制，可以随时触发提醒
• 支持远程修改本机配置
• 支持远程修改防区名称，广播内容
• 支持遥控器布/撤防，远程布/撤防/消音
• 支持遥控启动对码，或远程启动对码和删除对码
• 支持远程修改：TTS语音，警号声，TTS语音+警号，告警时长
• 支持远程TTS广播，广播次数1-100次或无限次
• 支持外部供电检测，和电池电量上报功能
• 支持防拆上报功能和1个测试/消音按键

三、接口示意图

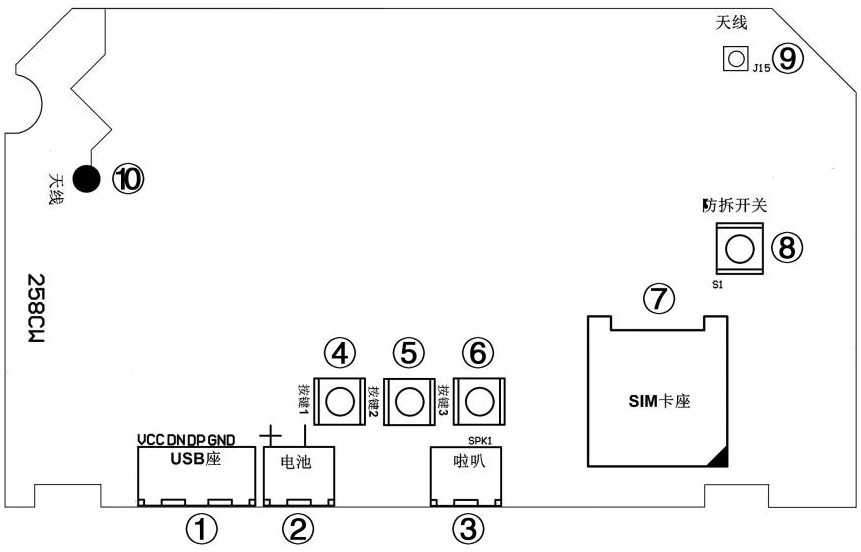

1. 电源/USB数据线接口：DC5V供电和通讯模组固件升级
2. 18650锂电池接口
3. 喇叭接口
4. 按键1：菜单/确认键，备注：进入菜单设置后，如超过60秒没有操作会自动退出。长按返回键可直接退出菜单，也可多次按返回键逐级退出菜单。
5. 按键2：上翻键
6. 按键3：下翻键
7. SIM卡槽：请使用中卡
8. 防拆按钮：正常待机状态下发送防拆报警，编程状态下时短按为返回键
9. 4G信号天线
10. 433/315无线信号天线

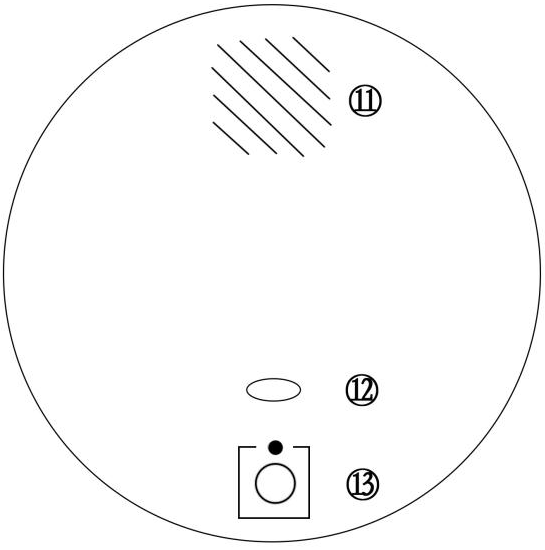

    558系列网关图2

11. 喇叭
12. 指示灯：*   初次上电时，红绿灯长亮，*  通讯故障时，红灯长亮（联网时），*  待机状态时，红灯慢闪，*  进入编程时，红绿灯交叉慢闪，*  警情上报时，红灯常亮后熄灭
13. 测试键/恢复出厂设置，备注：当机子处于发声报警状态时，测试键被当作消音键使用，进入菜单设置后，此时长按测试键可恢复出厂设置

四、菜单项以及操作说明

以下操作请在编程状态下进行操作，进入编程的方式：按④号菜单/确认键。
菜单	防区		操作指南
遥控器对码菜单	遥控器1-9对码，可对8个遥控器+1个编程遥控器，编程遥控器上的4个按钮，分别为：门铃键=菜单键、紧急键=返回键、撤防键=上翻键，布防键=下翻键。编程遥控器的对码和删除，只能在机子上操作。		按下菜单/确认键，根据语音提示选择操作进入遥控对码菜单中，选择需要对码的遥控编号，按下菜单/确认键确定对码。这时按下遥控器的撤防按钮即可进行对码，或是再次按下菜单/确认键进行单独按钮对码。对码成功后有语音提示。
防区对码菜单	24小时防区对码，可码对100个	防区1-100对码	按下菜单/确认键，根据语音提示选择操作进入24小时防区对码菜单中，选择需要对码的防区编号，按下菜单/确认键确定对码，这时触发设备报警即可进行对码，对码成功后有语音提示。
	布/撤防防区对码，可对码100个	防区1-100对码	按下菜单/确认键，根据语音提示选择操作进入布/撤防防区对码菜单中，选择需要对码的防区编号，按下菜单/确认键确定对码，这时触发设备报警即可进行对码，对码成功后有语音提示。
	门磁防区对码，可对码20个  (关门代码仅限配对我司门磁）	防区1-20对码	按下菜单/确认键，根据语音提示选择操作进入门磁防区对码菜单中，选择需要对码的防区编号，按下菜单/确认键确定对码，这时触发设备报警即可进行对码，或再次按下菜单/确认键进行开门和关门对码。对码成功后有语音提示。
	门铃对码，可对码8个	防区1-8对码	按下菜单/确认键，根据语音提示选择操作进入门铃防区对码菜单中，选择需要对码的防区编号，按下菜单/确认键确定对码，这时触发报警即可进行对码。对码成功后有语音提示。
	迎宾对码，可对码2个	防区1-2对码	按下菜单/确认键，根据语音提示选择操作进入迎宾防区对码菜单中，选择需要对码的防区编号，按下菜单/确认键确定对码，这时触发报警即可进行对码。对码成功后有语音提示。
删除遥控器菜单	删除遥控器1-9对码		按下菜单/确认键，根据语音提示选择操作进入删除遥控对码菜单中，选择需要删除的遥控器编号，按下菜单/确认键确定删除，删除成功后有语音提示。
删除防区菜单	删除24小时防区对码	删除防区1-100	按下菜单/确认键，根据语音提示选择操作进入删除24小时防区对码菜单中，选择需要删除的防区编号，按下菜单/确认键确定删除，删除成功后有语音提示。
	删除布/撤防防区对码	删除防区1-100	按下菜单/确认键，根据语音提示选择操作进入删除布/撤防防区对码菜单中，选择需要删除的防区编号，按下菜单/确认键确定删除，删除成功后有语音提示。
	删除门磁防区对码	删除防区1-20	按下菜单/确认键，根据语音提示选择操作进入删除门磁防区对码菜单中，选择需要删除的防区编号，按下菜单/确认键确定删除，删除成功后有语音提示。
	删除门铃对码	删除防区1-8	按下菜单/确认键，根据语音提示选择操作进入删除门铃防区对码菜单中，选择需要删除的防区编号，按下菜单/确认键确定删除，删除成功后有语音提示。
	删除迎宾对码	删除防区1-2	按下菜单/确认键，根据语音提示选择操作进入删除迎宾防区对码菜单中，选择需要删除的防区编号，按下菜单/确认键确定删除，删除成功后有语音提示。
音量设置菜单	设置音量大小		按下菜单/确认键，根据语音提示选择操作进入音量菜单中，下翻键增加音量+，上翻键减小音量-，选择需要的音量按下菜单/确认键确定。

五、其它功能说明：

• 支持遥控器和双码门磁单码学习（原厂配件）
• 支持通过mumelink 曼密联^TM多媒智联 服务，实现第三方物联设备全球警情联报
• 支持通过mumelink 曼密联^TM多媒智联 服务，实现第三方物联设备全球布撤防联动
• 支持本地自定义配置防区名称、报警码、语音广播等信息，无需SIM卡联网支持
