4G物联报警LED智慧屏

一、电气特性

• 工作电压：DC/5V
• 待机平均电流：1屏430mA；2屏1000mA；3屏1600mA
• 工作平均电流：1屏520mA；2屏880mA；3屏1000mA
• 无线接收频率：433MHz/315MHz可选，1527/2262编码自动识别
• 通信制式和频段：4GLTE，TDD: B1/B3/B5/B8  FDD:B34/B38/B39/B40/B41

二、主要功能

共230个无线防区，无线配置如下：

• 可配对8个遥控器+1个编程遥控器
• 内置100个24小时防区，不受布/撤防限制，可以随时触发报警
• 内置100个布撤防防区，受布/撤防限制，布防后才可触发报警
• 内置20个门磁防区，支持开门和关门双码报警（配对我司门磁）
• 内置8个门铃防区，不受布/撤防限制，可以随时触发提醒
• 内置2个迎宾防区，不受布/撤防限制，可以随时触发提醒
• 支持远程修改本机配置
• 支持远程修改防区名称，广播内容
• 支持遥控器布/撤防，远程布/撤防/消音
• 支持遥控启动对码，或远程启动对码和删除对码
• 支持远程修改：TTS语音，警号声，TTS语音+警号，告警时长
• 支持远程TTS广播，广播次数1-100次或无限次
• 支持防拆上报功能和1个测试/消音按键

三、接口示意图

①、指示灯：
上电开机，指示灯长亮后熄灭
待机状态，指示灯慢闪
警情上报，指示灯长亮后熄灭
通讯故障，指示灯长亮（联网时）

②、SIM卡槽：请使用小卡
③、4GLTE信号天线接口
④、返回键：退出层级编程菜单，长按可直接退出编程菜单
⑤、向下翻页
⑥、向上翻页
⑦、菜单/确认键：进入编程设置菜单和确认设置项
备注：进入菜单设置后，如超过30秒没有操作会自动退出
⑧、耳机座：外接耳机使用
⑨、DC5V：电源接口
⑩、TYPE-C座：编程接口
⑪、RF 315/433MHz天线信号接口

四、菜单项以及操作说明：

以下操作请在编程状态下进行操作，进入编程的方式：按「菜单/确认」键。 按「向上」及「向下」键可切换不同的菜单项。
菜单	操作项		操作指南
遥控器对码	遥控器1-9对码，可对8个遥控器+1个编程遥控器		选择进入该设置项，选择需要对码的遥控编号，按下「菜单/确认」键确定对码。这时按下遥控器的撤防按钮即可进行对码，或是再次按下「菜单/确认」键进行单独按钮对码。对码成功后有语音提示。 编程遥控器上的4个按钮，分别为：门铃键=菜单键、紧急键=返回键、撤防键=上翻键，布防键=下翻键。编程遥控器对码和删除，只能在机子上操作。
防区对码	24小时防区对码，可对码100个	防区1-100对码	选择进入该设置项，选择需要对码的防区编号，按下「菜单/确认」键确定对码，这时触发设备报警即可进行对码，对码成功后有语音提示。
	布/撤防防区对码，可对码100个	防区1-100对码	选择进入该设置项，选择需要对码的防区编号，按下「菜单/确认」键确定对码，这时触发设备报警即可进行对码，对码成功后有语音提示。
	门磁防区对码，可对码20个  (关门代码仅限配对我司门磁）	防区1-20对码	选择进入该设置项，选择需要对码的防区编号，按下「菜单/确认」键确定对码，这时触发设备报警即可进行对码，或再次按下菜单/确认键进行开门和关门对码。对码成功后有语音提示。
	门铃对码，可对码8个	防区1-8对码	选择进入该设置项，选择需要对码的防区编号，按下「菜单/确认」键确定对码，这时触发报警即可进行对码。对码成功后有语音提示。
	迎宾对码，可对码2个	防区1-2对码	选择进入该设置项，选择需要对码的防区编号，按下「菜单/确认」键确定对码，这时触发报警即可进行对码。对码成功后有语音提示。
删除遥控器	删除遥控器1-9对码		选择进入该设置项，选择需要删除的遥控器编号，按下「菜单/确认」键确定删除，删除成功后有语音提示。
删除防区	删除24小时防区对码	删除防区1-100	选择进入该设置项，选择需要删除的防区编号，按下「菜单/确认」键确定删除，删除成功后有语音提示。
	删除布/撤防防区对码	删除防区1-100	选择进入该设置项，选择需要删除的防区编号，按下「菜单/确认」键确定删除，删除成功后有语音提示。
	删除门磁防区对码	删除防区1-20	选择进入该设置项，选择需要删除的防区编号，按下「菜单/确认」键确定删除，删除成功后有语音提示。
	删除门铃对码	删除防区1-8	选择进入该设置项，选择需要删除的防区编号，按下「菜单/确认」键确定删除，删除成功后有语音提示。
	删除迎宾对码	删除防区1-2	选择进入该设置项，选择需要删除的防区编号，按下「菜单/确认」键确定删除，删除成功后有语音提示。
音量设置	设置音量大小		选择进入该设置项，「向下」键增加音量+，「向上」键减小音量-，选择需要的音量按下菜单/确认键确定。
恢复出厂设置	恢复出厂设置		选择进入该设置项，长按「菜单/确认」键，恢复成功有语音提示。

五、其它功能说明：

• 支持遥控器和双码门磁单码学习（原厂配件）
• 支持通过mumelink 曼密联TM 多媒智联 服务，实现第三方物联设备全球警情联报
• 支持通过mumelink 曼密联TM 多媒智联 服务，实现第三方物联设备全球布撤防联动
• 支持本地自定义配置防区名称、报警码、语音广播等信息，无需SIM卡联网支持

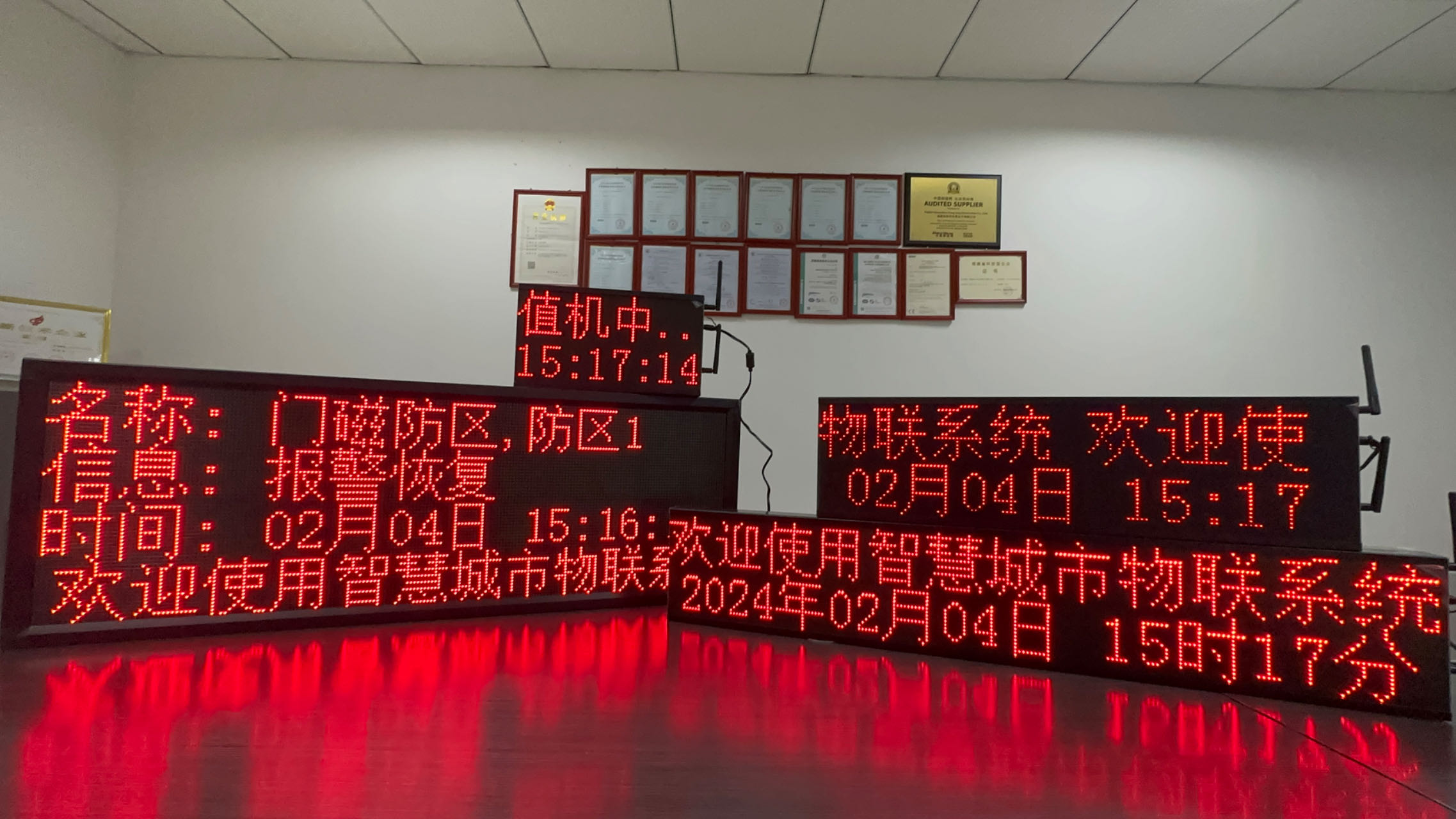

六、产品图片
